Symulator Procesów Universal Board

Symulator_Procesow_Universal_Board

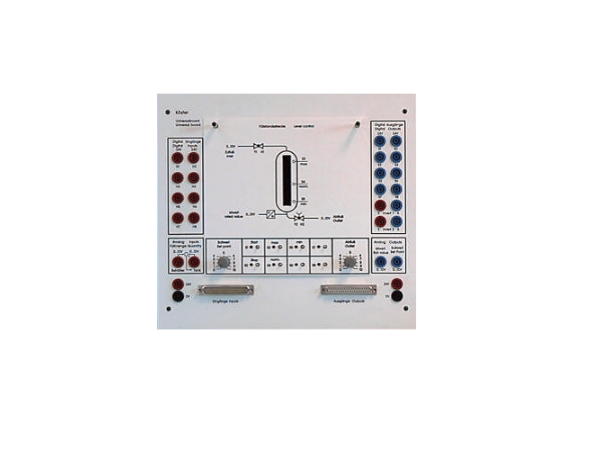

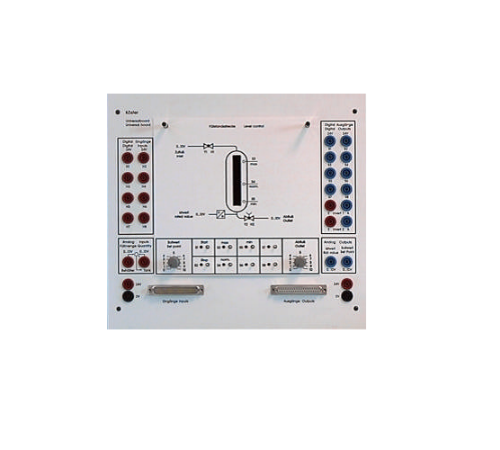

Universal Board pozwala na symulację różnych procesów z zakresu elektryki, napędów, sterowania maszynami, procesami i innych. Uczniowie mogą na kolejnych ćwiczeniach zapoznać się z różnymi zagadnieniami z zakresu automatyki przemysłowej.



Stanowisko zawiera:

  • 8 wejść cyfrowych 24V, 8 wyjść cyfrowych 24V
  • 2 inwertery dla symulacji otwieracz-szafka
  • 2 wejścia analogowe z sumatorem 0-10V
  • 2 wyjścia analogowe 0-10V, zasilanie przez złącze systemowe 24 V/ 0,3A
  • 4mm bezpieczne gniazdo elektryczne, 37 pin SUB-D do złącz systemowych

Sterowanie

 Sterowanie modelami odbywa się poprzez zadawanie i odczytywanie cyfrowych oraz analogowych sygnałów wejściowych i wyjściowych ze sterownika PLC podłączonego przez złącza DB37. Dodatkowo zestaw został wyposażony w pulpit sterujący z ośmioma przełącznikami zadającymi. Inwertery pozwalają na symulację styków rozwiernych. Potencjometry służą do nastawiania wartości zadanej oraz zakłóceń. Sygnały z wejść analogowych podawane są na sumator.

Sposób działania:

Symulator pozwala na naukę podstaw sterowania szeroką gamą instalacji przemysłowych. Płyta główna wyposażona jest w macierz z diodami LED. Po nałożeniu wybranej planszy dla użytkownika widoczny jest schemat procesu oraz odpowiednie diody LED oraz 10-segmentowa linijka świetlna (do wizualizacji poziomu). Wejścia i wyjścia cyfrowe połączone są równolegle z gniazdami oraz 37-pinowymi złączami systemowymi.

Rodzaje ćwiczeń na 24 szablonach:

  • rozruch gwiazda-trójkąt
  • przełącznik biegunowości
  • rozruch rezystancyjny
  • sterowanie ruchem wahadłowym
  • stanowisko czyszczenia
  • wyginarka
  • stacja nawiercania
  • giętarka
  • sterowanie bramą
  • sterowanie śluzą
  • sterowanie drzwiami
  • przenośnik
  • linia sortowania
  • kontrola instalacji
  • zbiorniki instalacja napełniania
  • sterowanie pompami 1
  • sterowanie pompami 2
  • reaktor automat napełniający
  • zbiornik buforowy
  • napełnianie zbiornika
  • instalacja sprężonego powietrza
  • mieszanie
