Stanowisko z Silnikiem Serwo i Sterownikiem SINAMICS S120

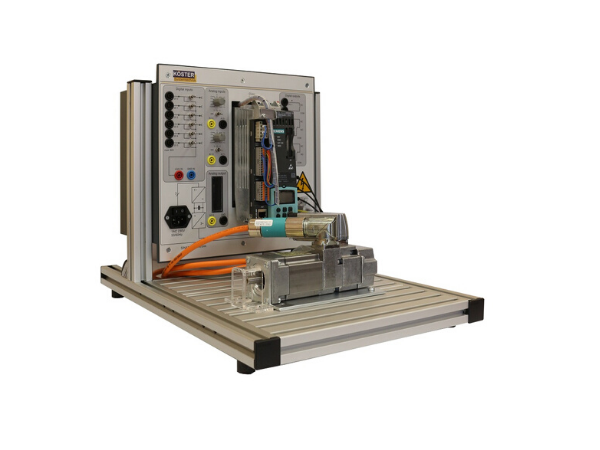

Stanowisko z silnikiem serwo

Stanowisko dydaktyczne z falownikiem Siemens SINAMICS S120 umożliwia zapoznanie się z podstawowym sposobem regulacji prędkości obrotowej napędów elektrycznych w przemyśle. Na stanowisku można wykonywać ćwiczenia z zakresu podłączenia napędów oraz falowników, ich parametryzacji i konfiguracji czy funkcji bezpieczeństwa. W trakcie ćwiczeń uczestnik przyswaja także podstawowe informacje odnośnie budowy falowników, napędów elektrycznych oraz sposobów podłączenia ich do sterowników PLC.



Stanowisko szkoleniowe:

  • Specjalnie przygotowany symulator wykonany z blachy stalowej i aluminium dla np. SINAMICS S120 1AC 230V – 0.37kW PROFINET
  • 6 DI, 2 AI, 3 DO przekaźnikowe, 1 AO
  • zasilanie 230VAC, podświetlany przełącznik kołyskowy
  • wyprowadzone napięcie 24V (w zależności od zasilacza) na bezpiecznych gniazdach typu banan

Komponenty Siemens:

  • jednostka sterująca CU250S-2 PN – komunikacja po Profinecie
  • moduł mocy PM340 – 0.37kW z filtrem
  • podstawowy panel obsługi BOP
  • niezbędne okablowanie i oprogramowanie
  • kompaktowa karta pamięci

Silnik:

  • Servo z 0.85 Nm,
  • obroty 6000 rpm,
  • moc 0.37kW

Płyta montażowa:

  • wykonana z profili aluminiowych
  • napęd zamocowany w symulatorze, pionowo do płyty – umożliwia swobodny dostęp.
  • płyta umieszczona na gumowych, stabilnych nóżkach, tłumi drgania
  • sztywna konstrukcja
