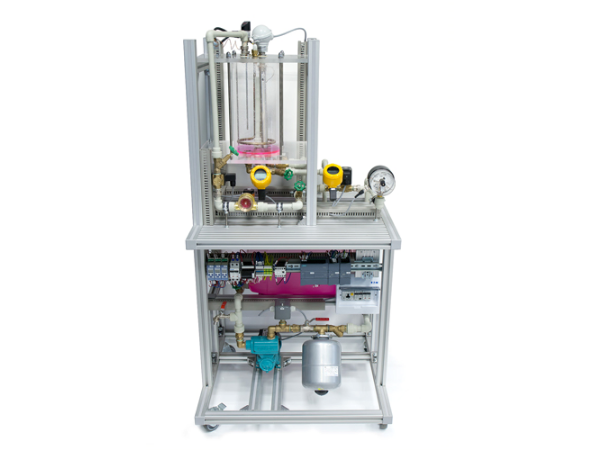

Stanowisko Procesów Ciągłych

stanowisko procesow ciaglych

Dydaktyczne Stanowisko Procesowe zostało tak zaprojektowane i wykonane, aby zademonstrować różne aspekty automatyzacji procesów ciągłych. Uczniowie mają możliwość implementacji różnorodnych algorytmów sterowania – poziomem, temperaturą, przepływem i innymi zmiennymi. W konstrukcji zastosowano zawory mechaniczne jak i sterowane elektronicznie, oraz czujniki analogowe i cyfrowe. Wszystko to daje możliwość eksperymentowania z wieloma technologiami popularnie stosowanymi w przemyśle.

Opcjonalnie, stanowisko dostępne jest też w wersji z komunikacją po IO-Link.

Dane techniczne:

  • Konstrukcja z profili aluminiowych (seria 40×40).
  • Zestaw czujników procesowych (konfigurowalne sygnały 4…20 mA lub 0…10 V):
  • 2x Przetwornik ciśnienia;
  • Przepływomierz;
  • Elektroniczny czujnik poziomu z sondą pomiarową;
  • Przetwornik temperatury z sondą pomiarową.
  • Zestaw 3 elektrozaworów proporcjonalnych (sterowanie analogowe).
  • Zestaw 3 ręcznych zaworów grzybkowych do symulacji zatorów i wycieków w instalacji.
  • Zespół podgrzewania wody wyposażony w zabezpieczanie termiczne, uniemożliwiające załączenia grzałki przy pustym zbiorniku.
  • Pompa samozasysająca ze zintegrowanym włącznikiem ciśnieniowym, zbiornikiem wyrównawczym i reduktorem.
  • Instalacja hydrauliczna wykonana z transparentnego PCV, umożliwiająca analizę przepływów cieczy.
  • W zestawie sterownik Siemens S7-1200 wraz z licencją na STEP 7
  • Panel HMI KTP700
  • sterownik Siemens LOGO! 12/24RCE z wyświetlaczem i modułem rozszerzeń DM16 24 (wersja LOGO!)
  • sterownik Siemens S7-1215C DC/DC/DC z oprogramowaniem STEP7 Basic (wersja S7-1200)
  • podwójne złącze DB37 do podłączenia zewnętrznego sterownika (wersja DB37)
  • wymiary: 285x290x154mm
