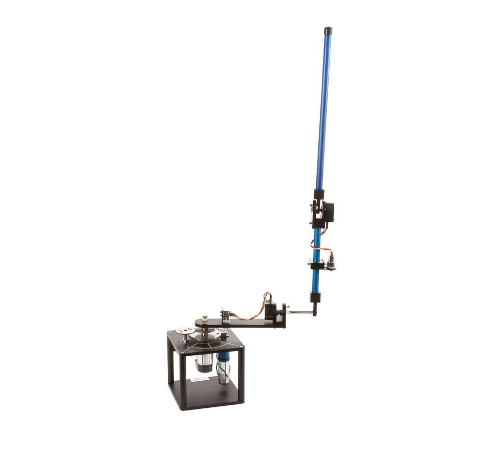

Quanser Podwójne Odwrócone Wahadło Obrotowe

Quanser Podwójne Odwrócone Wahadło Obrotowe

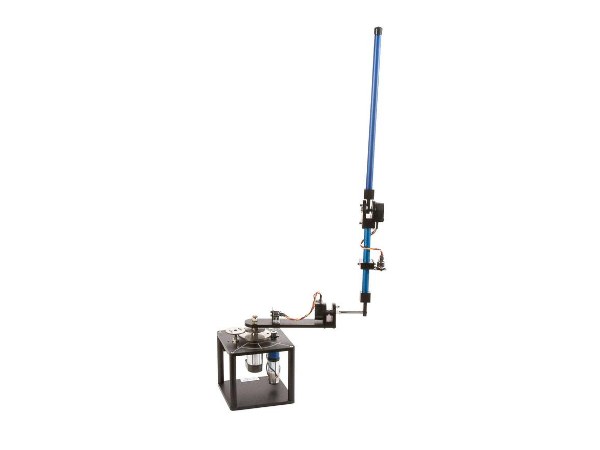

Podwójne odwrócone wahadło obrotowe to rozbudowana wersja pojedynczego wahadła. Jest to dodatkowy moduł montowany na Bazę z silnikiem serwo, który wyposażony jest w wahadła zamontowane na skrętnej osi oraz enkodery. Studenci modelują matematycznie ten obiekt, po czym projektują do niego algorytmy sterowania: stabilizacji oraz ustawiania do pionu.

Dostarczony zestaw zawiera wszystkie elementy potrzebne do szybkiego uruchomienia stanowiska: wzmacniacz, sterownik, moduł do Matlaba lub LabVIEW oraz materiały dydaktyczne dla studentów.



Podstawowe parametry techniczne:

  • Parametry bazy:
    • wysokiej jakości silnik serwo (6V, 1A, 6000 RPM)

    • potencjometr do pomiaru pozycji (±5V)

    • enkoder kwadraturowy (4096 impulsów/obrót)

    • przekładania z możliwością zmiany przełożenia

    • dołączone kompletne materiały dydaktyczne kompatybilne z NI LabVIEW i Matlab/Simulink

    • otwarta architektura pozwala na tworzenie własnych algorytmów sterowania.

  • Parametry modułu:
    • długość ramienia: 215.9 mm

    • długość krótkiego wahadła: 200 mm

    • długość długiego wahadła: 336.5 mm

    • rozdzielczość enkodera: 4096 impulsów/obrót
