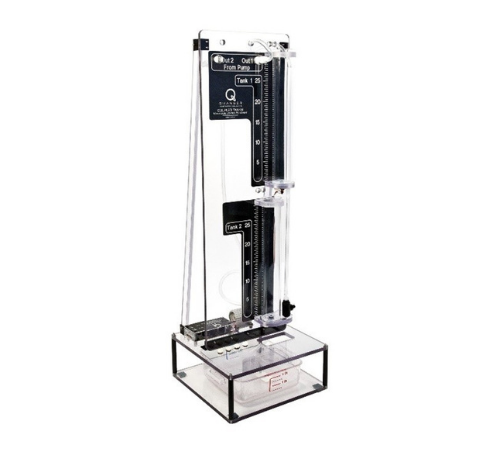

Quanser Eksperyment z połączonymi zbiornikami

To stanowisko demonstruje typowy proces przemysłowy – dwa połączone ze sobą zbiorniki zasilane pompą. Każdy zbiornik wyposażony jest w czujnik ciśnienia, dzięki któremu możemy zmierzyć chwilowy poziom cieczy. Dzięki zestawowi łatwych do przełączania rurek i zaworów, łatwo można zmieniać konfigurację procesu. Pozwala to także na łączenie ze sobą 2 i więcej stanowisk tworząc bardziej rozbudowaną strukturę. Studenci mają więc możliwość modelowania i projektowania algorytmów sterowania dla wielu różnych scenariuszy.

Dostarczony zestaw zawiera wszystkie elementy potrzebne do szybkiego uruchomienia stanowiska: wzmacniacz, sterownik, moduł do Matlaba lub LabVIEW oraz materiały dydaktyczne dla studentów.

Stanowisko dostępne także w wersji wirtualnej: (kliknij tutaj)



Podstawowe parametry techniczne:

  • stała przepływu pompy: 3.3 cm³/V.s

  • wymiary zbiorników: wysokość: 30cm, średnica wewnętrzna: 4.45cm

  • czujniki ciśnienia o parametrach: czułość: 6.1cm/V, zakres: 0-6.89kPa
