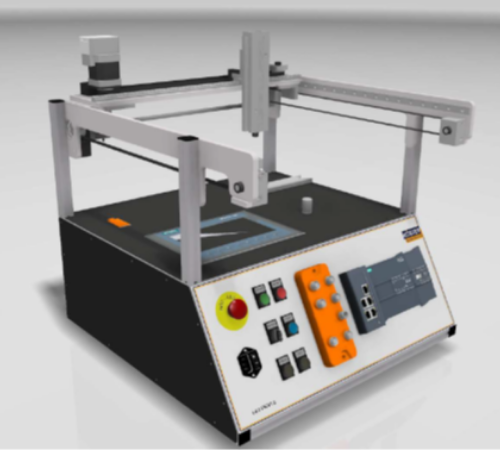

Model Inteligentnej Fabryki Przemysłu 4.0

Model_Inteligentnej_Fabryki_Przemyslu

Model Inteligentnej Fabryki Przemysłu 4.0 to stanowisko, które pozwala na przeprowadzenie wielu ćwiczeń pokazujących różne zagadnienia z zakresu Przemysłu 4.0. Trójosiowy manipulator z chwytakiem elektromagnetycznym pozwala na swobodne i precyzyjne przemieszczanie obrabianych elementów. Głowice odczytu i zapisu RFID pozwalają na identyfikację każdego elementu i zindywidualizowanie symulowanego procesu. Poziomo zainstalowany panel HMI pozwala na podgląd parametrów pracy, ale także na symulację części procesu. Konstrukcja stanowiska pozwala na zestawienie kilku sztuk obok siebie, tworząc bardziej rozbudowany proces. W odróżnieniu od większości tego rodzaju rozwiązań, uczniowie dużą część zadań realizują w oparciu o interfejsy cyfrowe (Profinet, IOLink), mają więc możliwość nauki ponad prostą logikę cyfrową.



Przykładowe ćwiczenia:

  • sterowanie silnikami i precyzyjne pozycjonowanie
  • automatyczna wiertarka
  • brama automatyczna

Parametry techniczne:

  • główny sterownik: Siemens S7-1200 CPU (1215C DC/DC/DC – 2 porty Profinet, 14 wejść cyfrowych, 10 wyjść cyfrowych, 2 wejścia analogowe, 2 wyjścia analogowe)
  • panel HMI: Siemens KTP700 Basic Color Panel (7”, 65 536 kolorów)
  • 3-osiowy manipulator z możliwością sterowania niezależnie każdą osią w trybie ręcznym lub automatycznym – zbudowany w oparciu o silniki krokowe
  • głowica zapisu i odczytu RFID HF – komunikacja po IO-Link
  • czujnik odległości
  • 4-portowy switch Profinet-IO-Link
  • panel czołowy wyposażony w podstawowe przyciski i wyłącznik bezpieczeństwa
  • wymiary zewnętrzne: 500x500x600mm
  • obszar roboczy: 250x300x100mm
  • zabezpieczenia przeciwprzepięciowe i przeciw przegrzaniu
