Miniaturowy Przenośnik Taśmowy

Miniaturowy_przenosnik_tasmowy

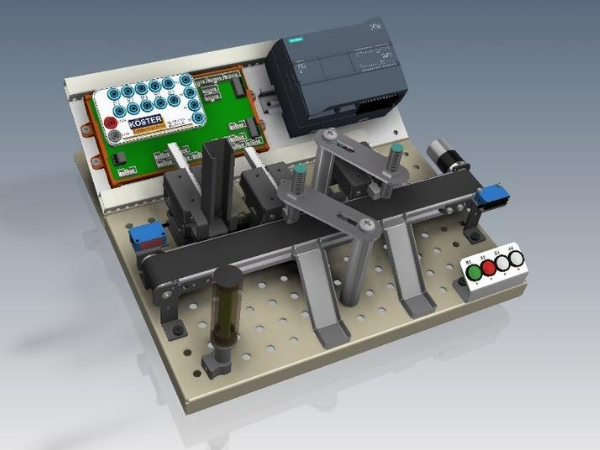

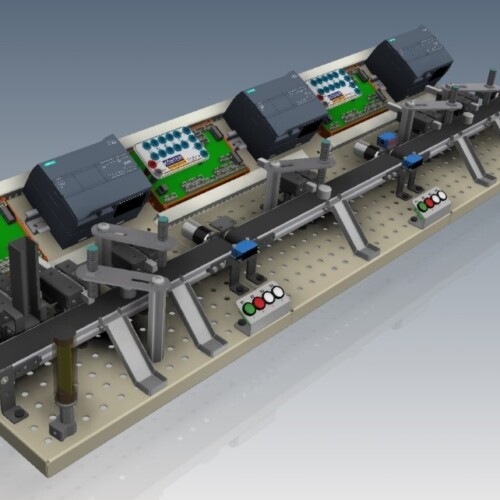

Miniaturowe, zintegrowane stanowisko dydaktyczne, demonstrujące fragment linii produkcyjnej. Dzięki zastosowaniu komponentów identycznych jak przemysłowe, uczniowie mają kontakt z rzeczywistym procesem sterowania. Stanowisko zostało stworzone wyłącznie z elementów zasilanych elektrycznie, nie wymaga więc zasilania pneumatycznego. Część sygnałów dostępna jest w postaci wygodnych złączy, pozwalających na łatwe, samodzielne rozbudowanie stanowiska. Konstrukcja pozwala na zestawienie ze sobą kilku stanowisk w większy ciąg technologiczny. Dzięki małym wymiarom oraz opcjonalnej walizce, stanowisko może być łatwo przenoszone.

Przykładowe tematy ćwiczeń:

  • podstawowa obsługa wejść/wyjść
  • sterowanie silnikami
  • zbieranie danych z różnych czujników
  • rozróżnianie materiałów
  • liczenie elementów
  • sortowanie elementów



Stanowisko dostępne w 3 wersjach:

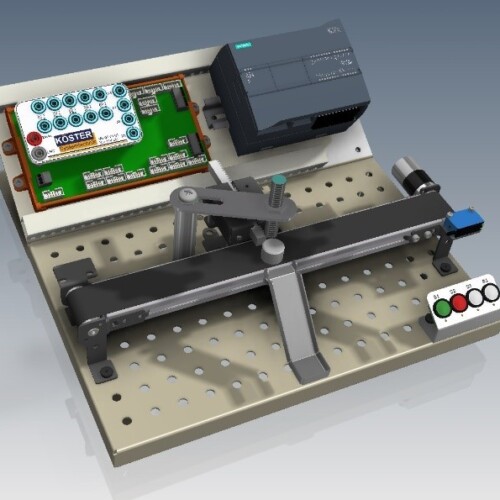

  • Podstawowa: taśmociąg, 1 popychacz, czujnik indukcyjny, brama świetlna

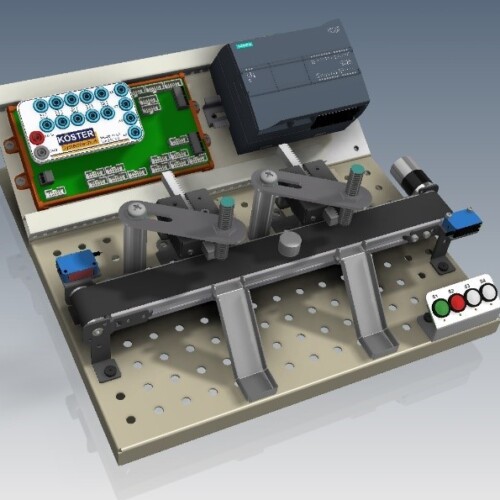

  • Rozszerzona: taśmociąg, 2 popychacze, czujnik indukcyjny, czujnik pojemnościowy, 2 bramy świetlne

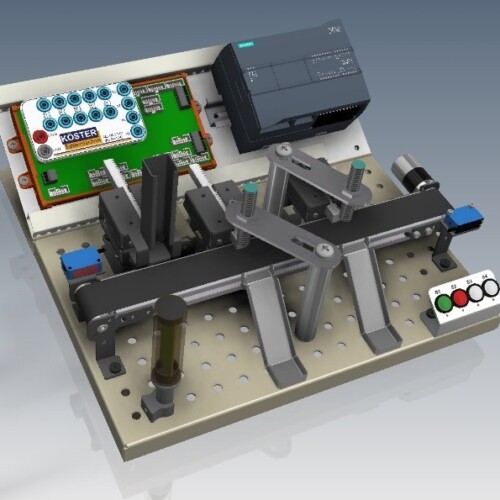

  • Pełna: taśmociąg, magazyn pionowy do wydawania elementów, 2 popychacze, czujnik indukcyjny, czujnik pojemnościowy, 2 bramy świetlne, kolumna świetlna

Dane techniczne (zależnie od wersji):   

  • taśmociąg o wymiarach 390x40 mm zasilany silnikiem elektrycznym 12VDC z przekładnią
  • czujnik indukcyjny M8 o zasięgu 2mm z regulacją wysokości
  • czujnik pojemnościowy M12 o zasięgu 2mm z regulacją wysokości
  • brama świetlna o regulowanym zasięgu 30-1000mm
  • popychacz elektryczny ze sprzętowym układem zabezpieczającym w pozycjach krańcowych, napędzany silnikiem 12VDC
  • magazyn pionowy z popychaczem elektrycznym ze sprzętowym układem zabezpieczającym w pozycjach krańcowych, napędzany silnikiem 12VDC
  • kolumna świetlna z 3 kolorami oraz sygnałem dźwiękowym
  • 6 elementów wykonanych z 3 różnych materiałów (aluminium, czarne tworzywo sztuczne, białe tworzywo sztuczne)
  • wbudowany zasilacz 24V/3,5A
  • sterownik Siemens LOGO! 12/24RCE z wyświetlaczem i modułem rozszerzeń DM16 24 (wersja LOGO!)
  • sterownik Siemens S7-1215C DC/DC/DC z oprogramowaniem STEP7 Basic (wersja S7-1200)
  • podwójne złącze DB37 do podłączenia zewnętrznego sterownika (wersja DB37)
  • wymiary: 285x290x154mm
